CDV15G 片式多路换向阀

技术特点

进油联同时集成优先制动优先和转向优先功能

采用电磁阀控制卸荷阀和下降回路,增加安全保护措施

进油联同时集成优先制动分流和转向分流功能

具有提升锁止和下降限速功能

工作联具有与负载无关的流量控制(负荷传感)

25MPa 至95L/min

主要应用领域

1~3吨叉车

搬运机械

技术参数

额定压力

MPa
25

额定流量

L/min
75(最大流量95L/min)

主溢流阀调压范围

MPa
10~25

次级溢流阀调压范围

MPa
15~31.5

阀芯操作力

N
120
电磁阀工作电压 DC12V
液压油 符合DIN 51 524 标准的矿物质油(HL、HLP)

油液温度范围

-20~100

粘度范围

mm2/s
10~380
油液清洁度 油液及系统的清洁度不低于GB/T 14039-93 19/16级或NAS 1638 10级

重量

Kg
21

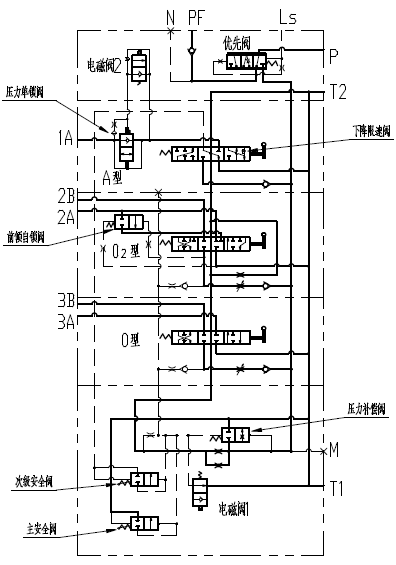

液压系统原理图

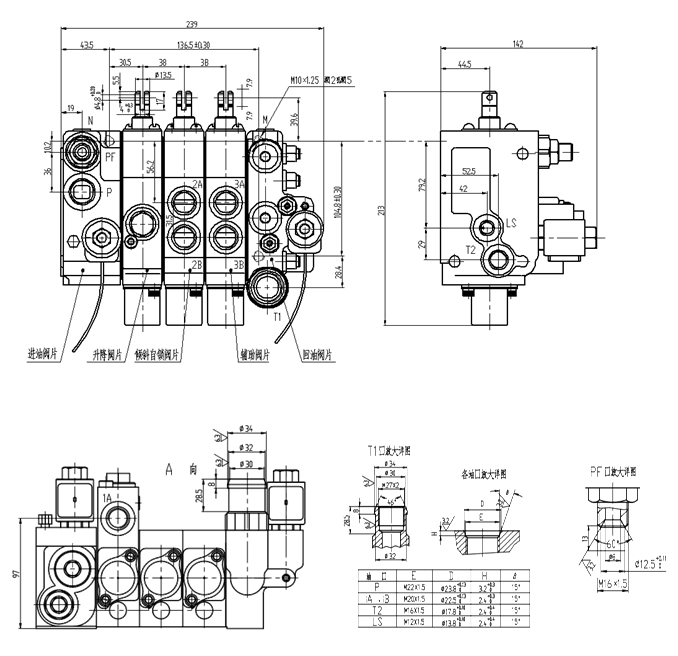

外形连接尺寸

图层 30.jpg
