XDF先导控制手柄

技术特点

采用递进式精控操作,反应灵敏

符合人机工程学的手柄,可根据用户需要,配制各种类型的按钮开关

各控制口可设有电磁定位,可以电器控制设备解锁电磁定位,实现自动复位

内置逻辑辅助阀(如浮动位置控制)

结构紧凑,便于管路布置

控制口输出的二次压力呈线性变化,使多路阀调速性能更好,相应调速范围更宽

设有阻力点,防止误操作

可附加小手柄先导阀,适用于辅助夹具控制

进油压力5MPa 控制流量16L/min

主要应用领域

装载机

推土机

农用机械

物料搬运机械

垃圾压实机

林业机械

集装箱吊

钻机

技术参数

进油压力

MPa
最大5

控制流量

L/min
最大16

回油压力

MPa
最大0.3

控制压力范围

MPa
0.3~2.0

工作电压

V
直流24

工作电流

mA
200~230(在常温、电压24V)

工作温度

-40~121

额定吸力

N
300±20
液压油符合DIN 51 524 标准的矿物质油(HL、HLP)

油液温度范围

-20~80

粘度范围

mm2/s
10~380
油液清洁度油液及系统的清洁度不低NAS 1638 9级

重量

Kg
13.5

微动控制特性曲线图

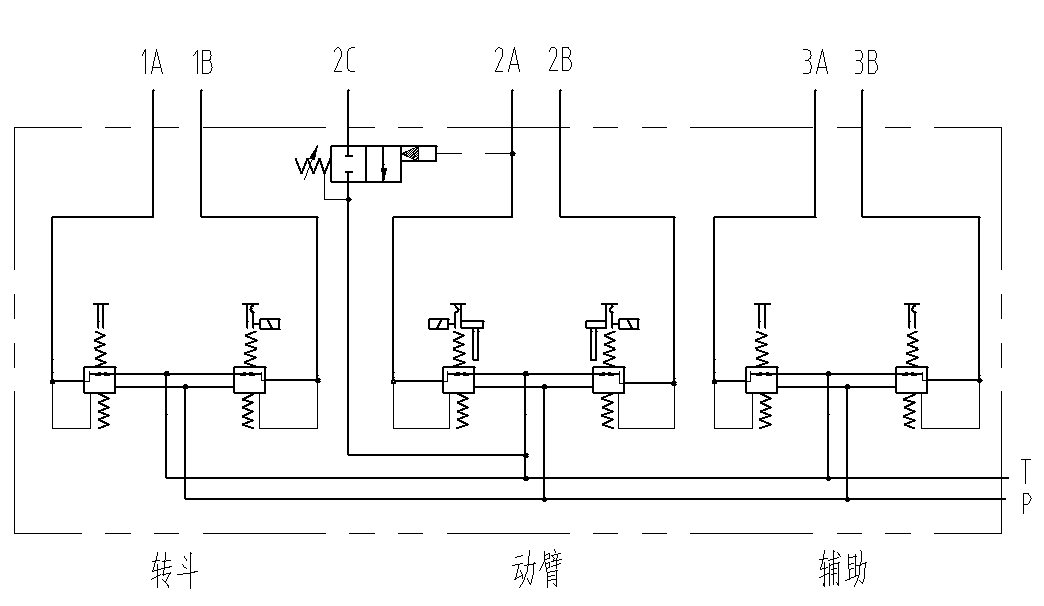

液压系统原理图

XDF3先导阀


注:2C口可采用专用螺堵堵塞,配套于四位液控多路阀。

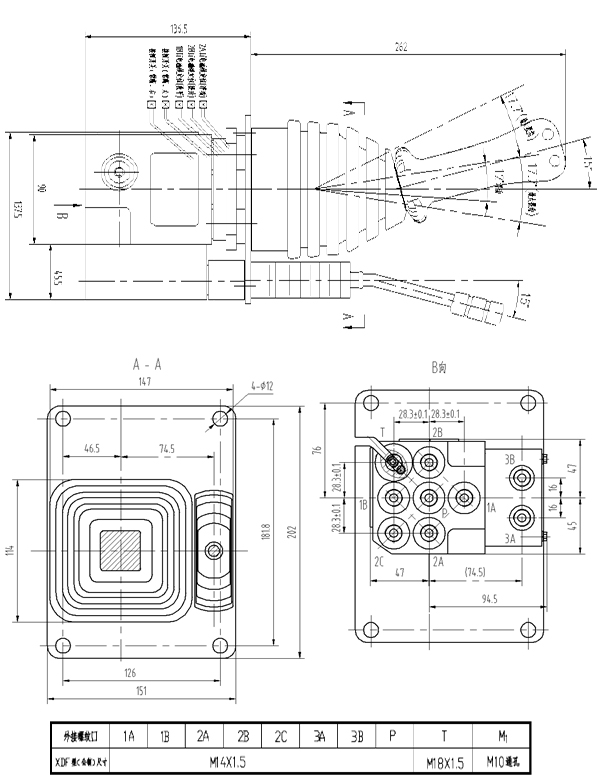

外形连接尺寸
