DJS先导控制手柄

技术特点

采用递进式精控操作,反应灵敏

操作力小, 操纵舒适

内置逻辑辅助阀(如浮动位置控制)

结构紧凑,便于管路布置,减少整个液压系统的压力损失

各控制口可设有电磁定位,可以电器控制设备解锁电磁定位,实现自动复位

控制口输出的二次压力呈线性变化,使多路阀调速性能更好,相应调速范围更宽

DJS2型先导阀为整体式双手柄先导阀,DJS3型先导阀为片式先导阀,可根据客户需要组成多手柄先导阀

DJS型先导阀有电磁定位和机械锁位两种模式

进油压力5MPa 控制流量:16L/min

主要应用领域

轮式装载机

推土机

起重机械

农用机械

物料搬运机械

垃圾压实机

林业机械

集装箱吊

钻机

技术参数

进油压力

MPa
最大5

控制流量

L/min
最大16

回油压力

MPa
最大0.3

控制压力范围

MPa
转斗联0.5~2.5   动臂联0.5~2.0

工作电压

V
直流24

工作电流

mA
200~230(在常温、电压24V)

工作温度

-40~120

额定吸力

N
300±20
液压油符合DIN 51 524 标准的矿物质油(HL、HLP)

油液温度范围

-20~80

粘度范围

mm2/s
10~380
油液清洁度油液及系统的清洁度不低于GB/T 14039-2002 19/16级或NAS 1638 10级

重量

Kg
13.8
微动控制特性曲线图

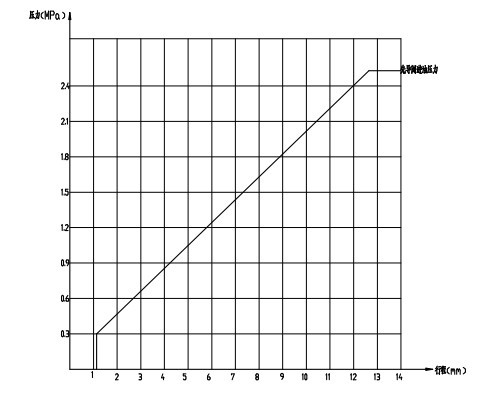

转斗联特性曲线

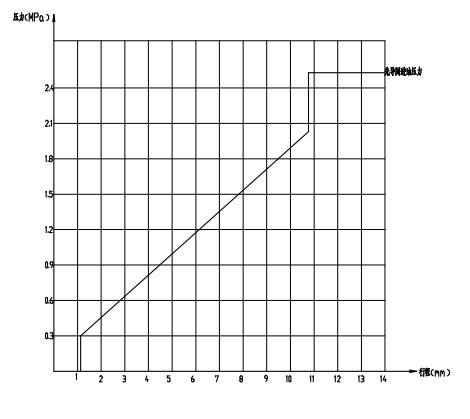

动臂联特性曲线




液压系统原理图

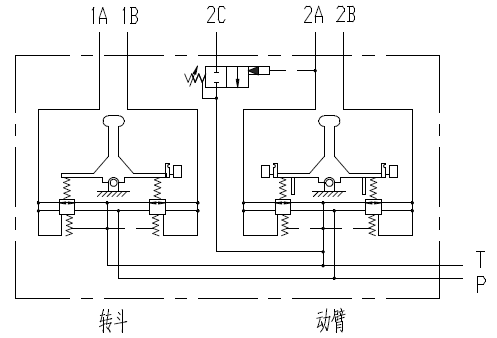

DJS2先导阀

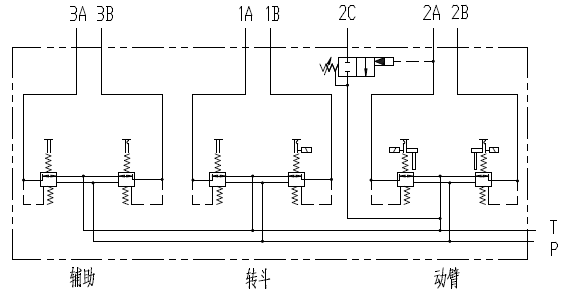

DJS3先导阀


外形连接尺寸

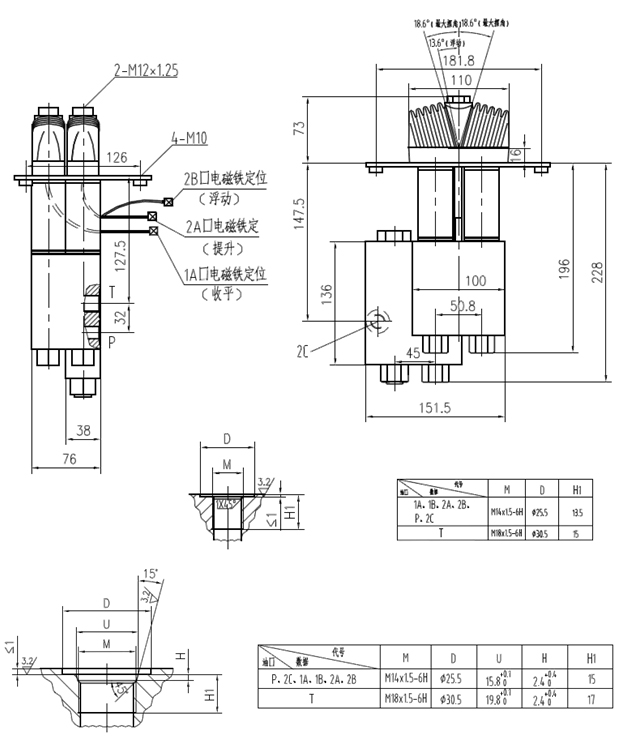

DJS2先导阀

图层 2.jpg

DJS3先导阀

图层 3.jpg
