CRV先导控制手柄

技术特点

结构紧凑,集成辅助逻辑阀

操作力小,操作舒适

手柄符合人体工程学

手柄可集成多种型式按钮开关

电磁定位可靠

控制压力特性变化范围大,比例控制平稳

设有阻力点,防止误操作

所有油口位于元件底面

可根据多路换向阀匹配需求定制压力特性曲线

进油压力5MPa 控制流量16L/min

主要应用领域

装载机

推土机

起重机械

农用机械

物料搬运机械

垃圾压实机

林业机械

集装箱吊

钻机

技术参数

进油压力

MPa
最大5

控制流量

L/min
最大16

回油压力

MPa
最大0.3

控制压力范围

MPa
0.4~1.9

工作电压

V
直流24

工作电流

mA
200~230(在常温、电压24V)

工作温度

-40~121

额定吸力

N
300±20
液压油符合DIN 51 524 标准的矿物质油(HL、HLP)

油液温度范围

-20~80

粘度范围

mm2/s
10~380
油液清洁度油液及系统的清洁度NAS 1638 9级

重量

Kg
6.5

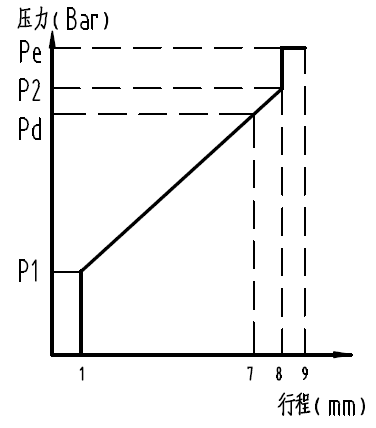

CRV先导阀压力特性曲线图

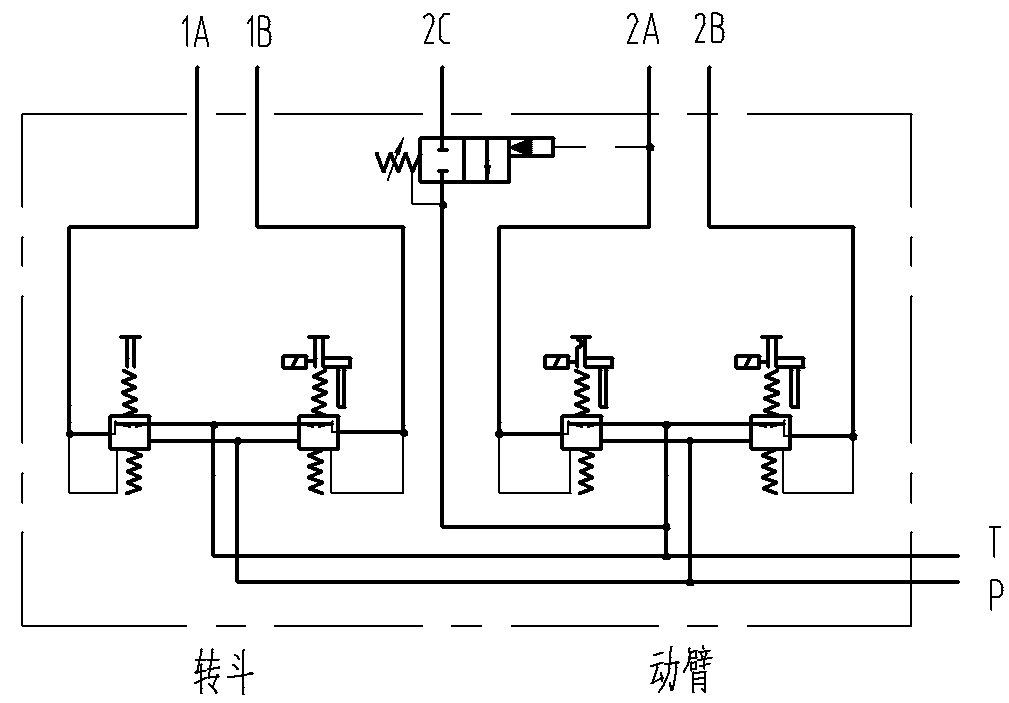

液压系统原理图

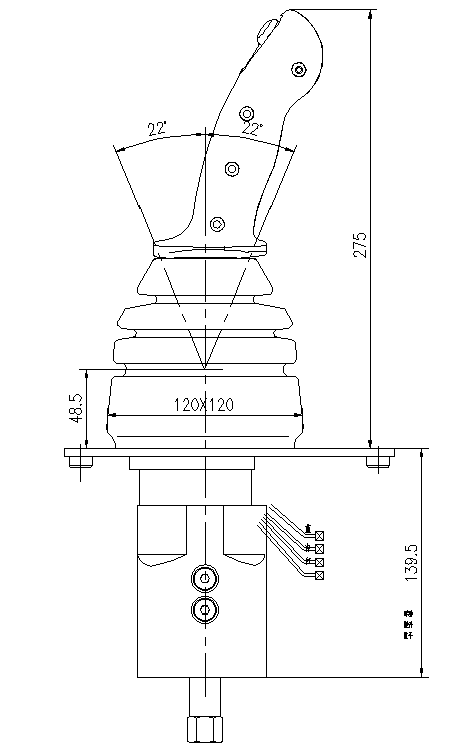

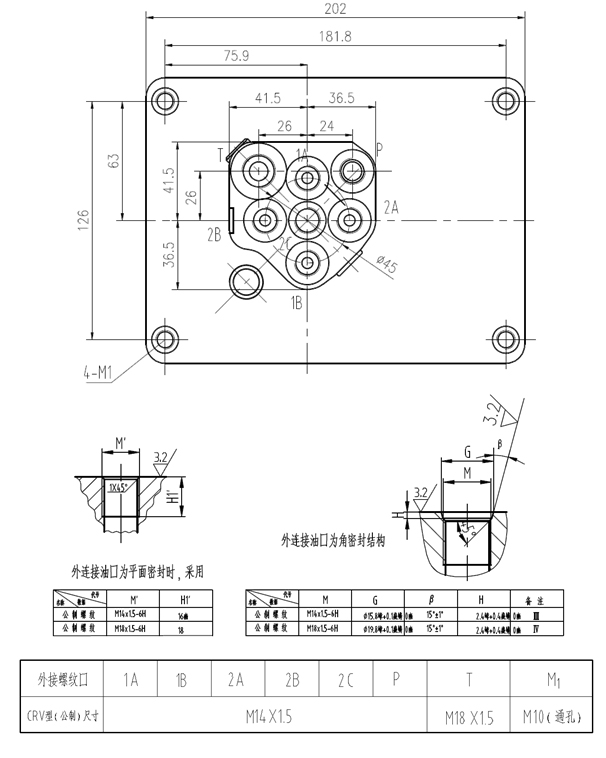

外形连接尺寸

06.png图层 9.jpg
