Q06船用档位控制阀

技术特点

操纵轻便、舒适,减轻了操作者的疲劳强度

由换向阀、蓄能阀和溢流阀组成,结构简单、紧凑

换向性能好,定位可靠

换档时,压力变化小,减少了冲击

溢流阀控制压力变化,进行微动调节

档位压力1.6~1.9MPa 流量 40L/min

主要应用领域

轮船

技术参数

公称流量

L / min
40(最大流量72L/min)

档位压力

MPa
1.6~1.9

档位压力差

MPa
≤0.1

油液温度范围

-20~120

粘度范围

mm2/s
28~50
油液清洁度油液及系统的清洁度不低于GB/T 14039-93 19/16级或NAS 1638 10级

重量

Kg
7.25

液压系统原理图

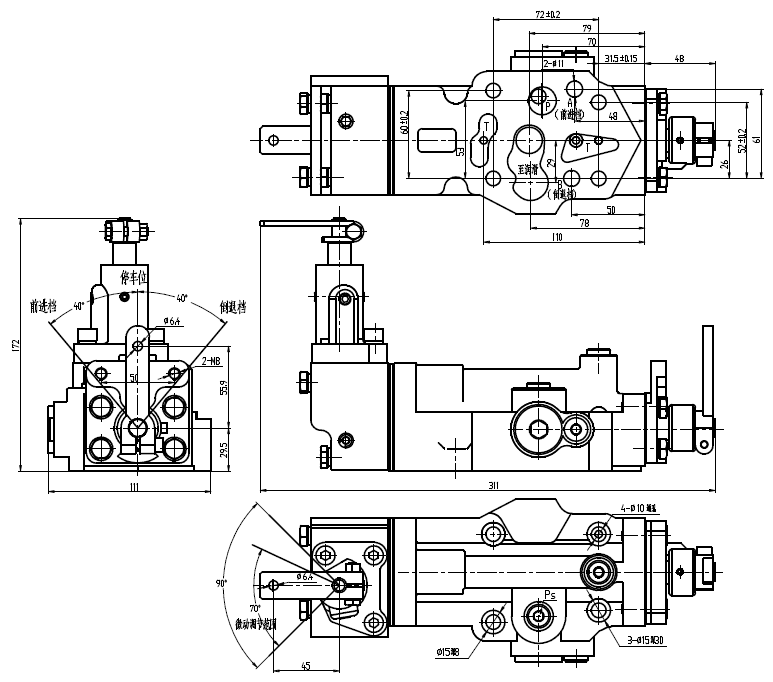

外形连接尺寸
