CRC/CRD系列先导控制手柄

技术特点

尺寸小,结构紧凑

分片式结构,灵活组合,适应性好

母拇式手柄,操纵轻便

多手柄联动,可实现复合动作

电磁定位可靠

控制压力特性变化范围大,比例控制平稳

低滞后,反应灵敏

设有阻力点,防止误操作

所有油口位于元件底面

可根据多路换向阀匹配需求定制压力特性曲线

进油压力5MPa 控制流量16L/min

主要应用领域

装载机

推土机

起重机械

农用机械

物料搬运机械

垃圾压实机

林业机械

集装箱吊

钻机

技术参数

进油压力

MPa
最大5

控制流量

L/min
最大16

回油压力

MPa
最大0.3

控制压力范围

MPa
0.4~1.9

工作电压

V
直流24

工作电流

mA
200~230(在常温、电压24V)

工作温度

-40~121

额定吸力

N
230±20
液压油符合DIN 51 524 标准的矿物质油(HL、HLP)

油液温度范围

-20~80

粘度范围

mm2/s
10~380
油液清洁度油液及系统的清洁度不低于NAS 1638 9级

重量

Kg
7

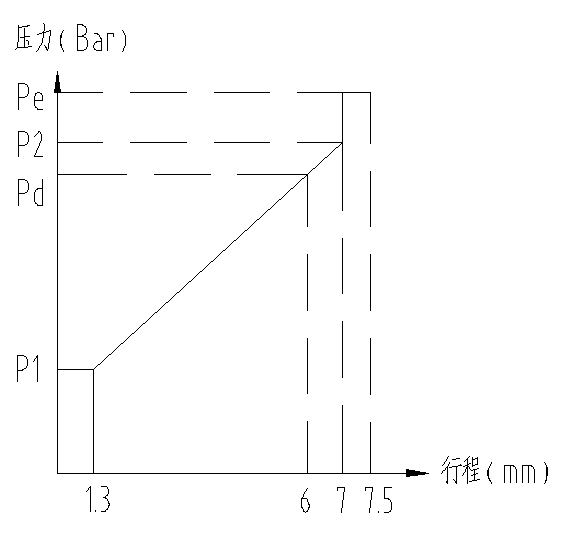

压力特性曲线图




液压系统原理图

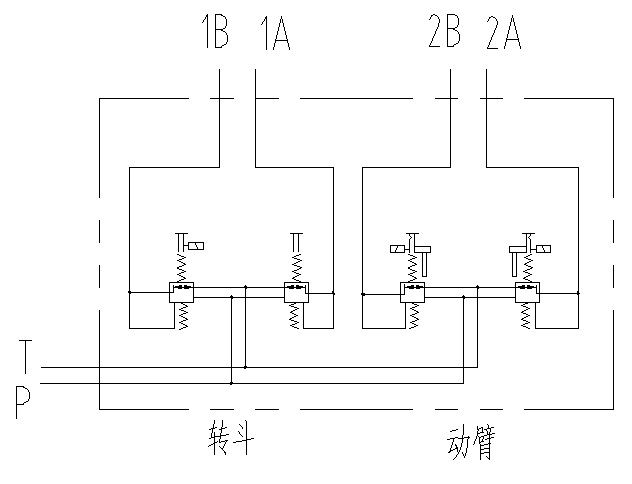

CRC柄先导阀

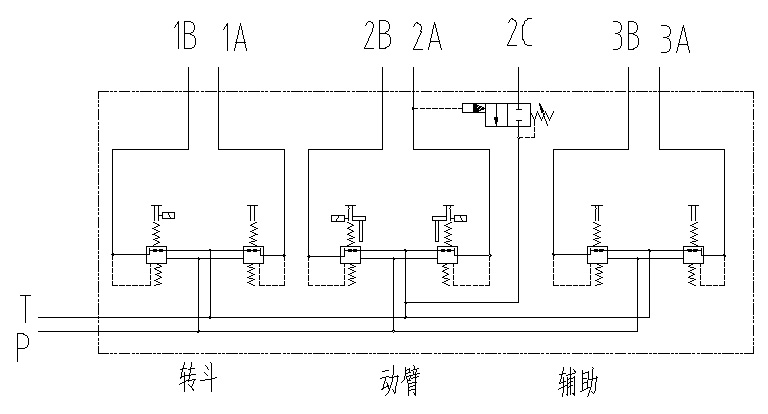

CRD3先导阀


注:2C口可采用专用螺堵堵塞,配套于四位液动多路阀。

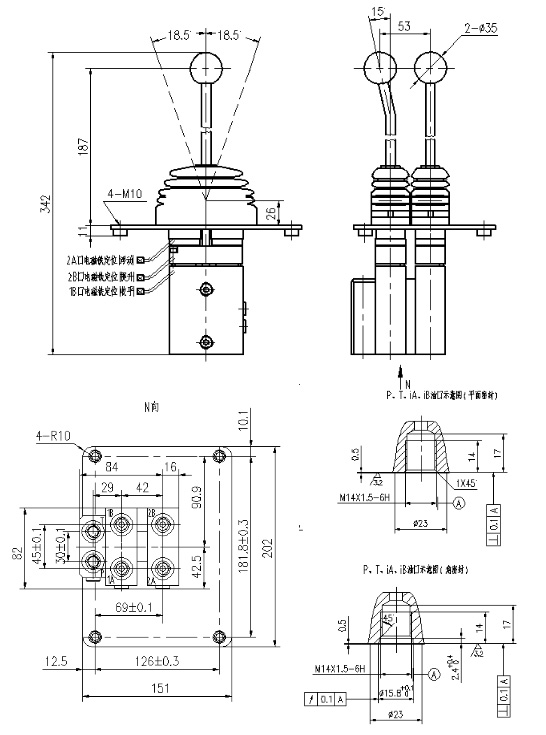

外形连接尺寸

CRC先导阀


CRD3先导阀
