4TH6U06A先导控制手柄

技术特点

尺寸小,结构紧凑

所有油口位于元件底面,安装方便

操作力小,操纵舒适

单手柄操作,可实现复合动作

机械定位可靠

控制压力特性变化范围大,比例控制平稳

响应时间短,反应灵敏

双防尘结构,使用寿命长

可根据多路换向阀匹配需求定制压力特性曲线

进油压力5MPa 控制流量16L/min

主要应用领域

装载机

推土机

起重机械

农用机械

物料搬运机械

垃圾压实机

林业机械

集装箱吊

技术参数

进油压力

MPa
最大5

控制流量

L/min
最大16

回油压力

MPa
最大0.3
液压油 符合DIN 51 524 标准的矿物质油(HL、HLP)

油液温度范围

-20~80

粘度范围

mm2/s
10~380
油液清洁度 油液及系统的清洁度不低于NAS 1638 9级

重量

Kg
3.5

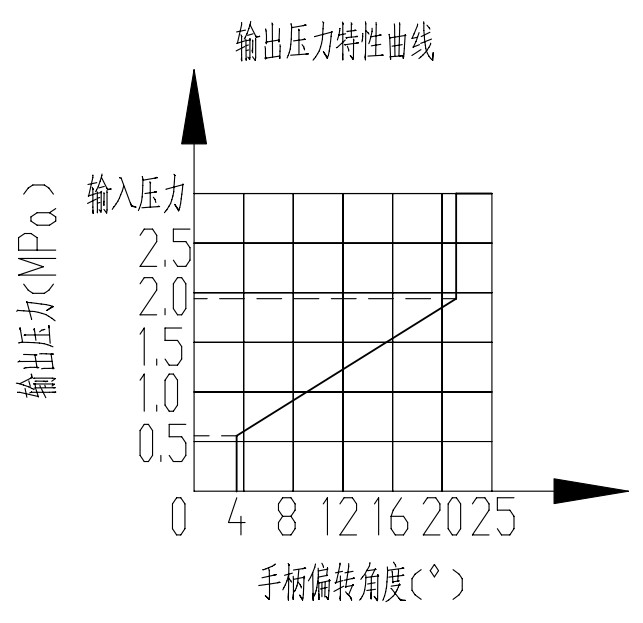

工作曲线图

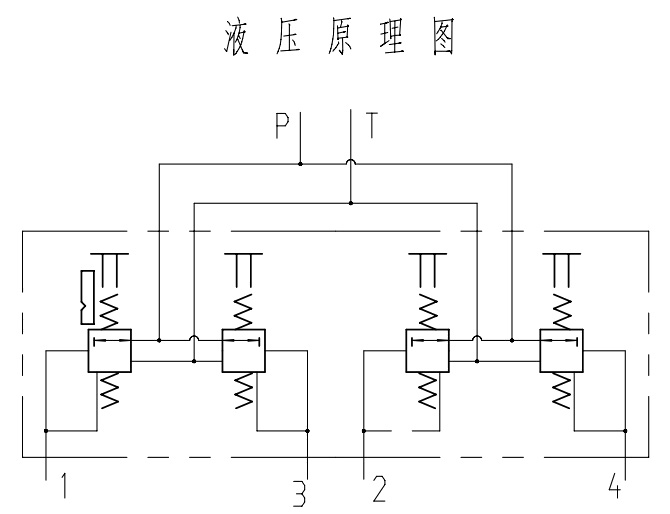

液压系统原理图

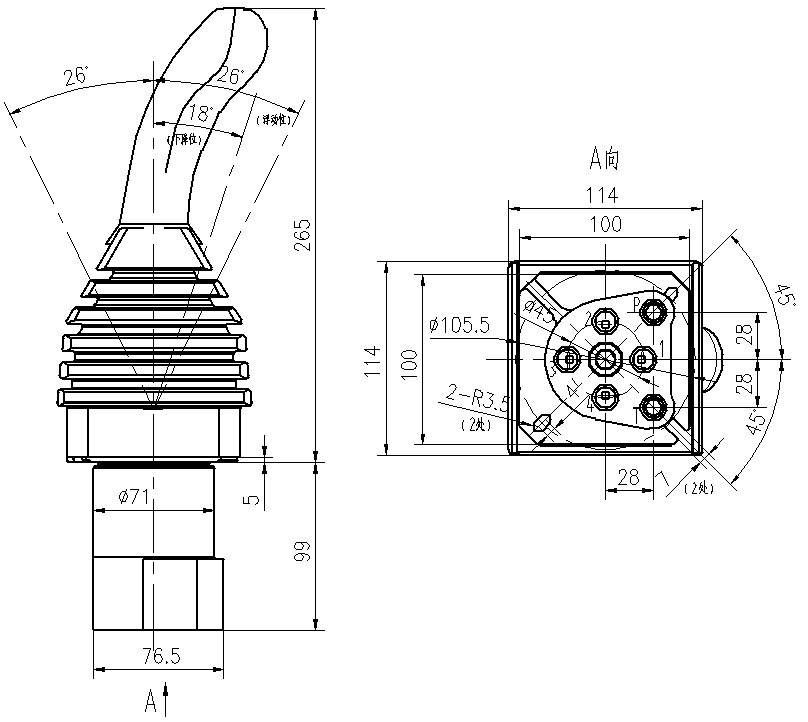

外形连接尺寸
