GFV15片式多路换向阀

技术特点

分片式结构,1~10阀片可任意组合

并联、串并联或双回路系统可组合在一个多路阀内

进油联集成稳流阀,为转向系统提供稳定的流量

倾斜自锁联装有前倾制动阀,防止因误操作而引起安全隐患

根据需要,可增加过载阀或补油阀

阀芯使用精控沟槽,使其有良好的精控功能

结构紧凑,便于管路布置;

25MPa 至65L/min

主要应用领域

1~3吨叉车

农用拖拉机辅助功能

物料搬运机械

小型装载机、挖掘机

技术参数

额定压力

MPa
25

额定流量

L/min
65(最大流量75)

主安全阀调压范围

MPa
10~25

转向分流量

L/min
11~14

转向溢流阀调定压力范围

MPa
8~20

阀芯操作力

N
140
液压油 符合DIN 51 524 标准的矿物质油(HL、HLP)

油液温度范围

-20~100

粘度范围

mm2/s
10~380
油液清洁度 油液及系统的清洁度不低于GB/T 14039-93 19/16级或NAS 1638 10级

重量

Kg
9

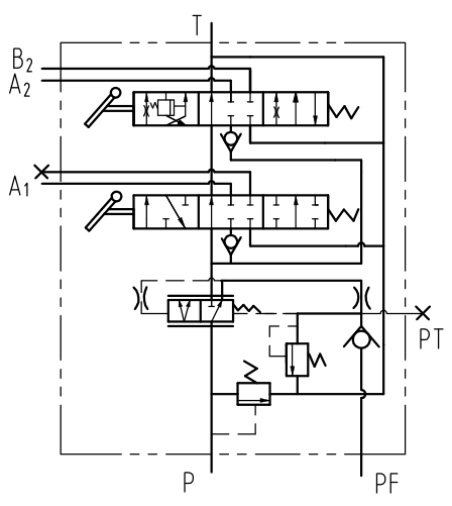

液压系统原理图


外形连接尺寸
