GDF25/32D系列整体式多路换向阀

技术特点

2联、3联整体式多路阀,可供用户选

内置插装式主安全阀、过载阀、补油阀等,通用性好,便于维修

压力等级高,通油能力大

流量的微调控制范围宽,具有递增流量特性

回路型式:串并联、并联

采用机械控制方式,操纵力轻

阀芯机能:三位和四位

定位方式:弹簧和钢球

25MPa 至160L/min 至250L/min

主要应用领域

装载机

推土机

农用机械

物料搬运机械

林业机械

技术参数

 GDF32D系列GDF25D系列

额定压力

MPa
2525

额定流量

L/min
250(最大流量350L/min)160(最大流量250L/min)

主溢流阀调压范围

MPa
10~25

次级溢流阀调压范围

MPa
15~31.5
液压油符合DIN 51 524 标准的矿物质油(HL、HLP)

油液温度范围

-20~100
油液清洁度油液及系统的清洁度不低于GB/T 14039-93 19/16级或NAS 1638 10级

重量

Kg
38(两联)36(两联)

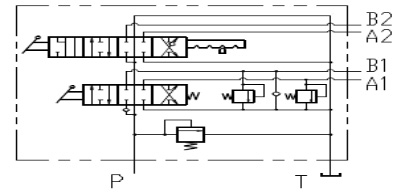

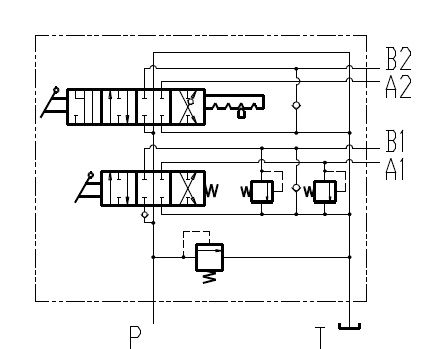

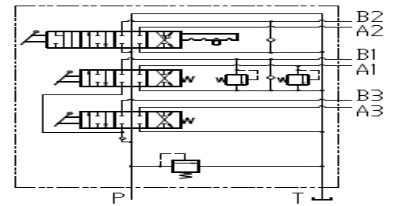

液压系统原理图

GDF32D系列整体式多路换向阀



GDF25D系列整体式多路换向阀



GDF32DⅢ系列整体式多路换向阀


GDF25DⅢ系列整体式多路换向阀

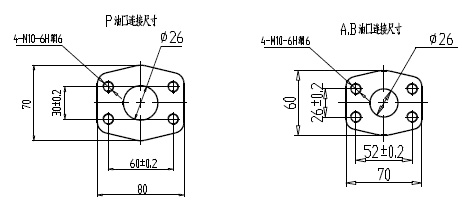

外形连接尺寸

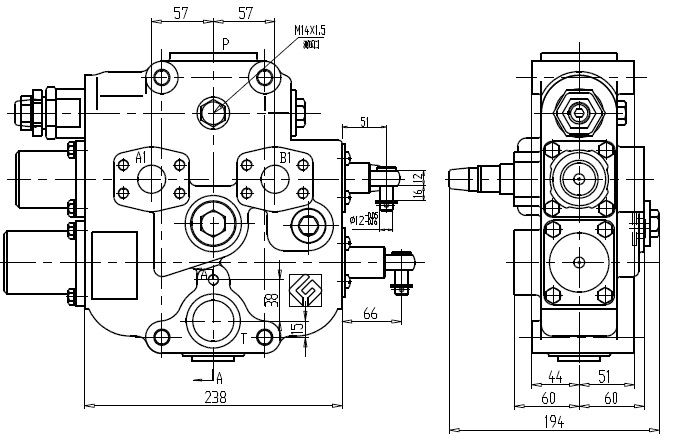

GDF25D整体式多路换向阀
