DL25Y 片式多路换向阀

技术特点

紧凑分片式结构,1~8阀片可任意组合

可由用户选择多种阀芯机能自由组合

并联、串并联或双回路系统可组合在一个多路阀内

阀芯使用精控沟槽,递进式流量控制特性,使其具有较宽流量

控制方式:液控  机械

内置主安全阀、过载阀、补油阀及单向阀等采用插装式结构,通用性好,便于维修

25MPa 至200L/min

主要应用领域

小型装载机、挖掘机

叉车

农用拖拉机辅助功能

钻机

起重机械

物料搬运机械

技术参数

额定压力

MPa
20

额定流量

L/min
200(最大流量200L/min)

主溢流阀调压范围

MPa
10~25

次级溢流阀调压范围

MPa
15~31.5

阀芯操作力

N
190
液压油 符合DIN 51 524 标准的矿物质油(HL、HLP)

油液温度范围

-20~100

粘度范围

mm2/s
10~380
油液清洁度 油液及系统的清洁度不低于GB/T 14039-2002 19/16级或NAS 1638 10级

重量

Kg
58

液压系统原理图

DL25Y-02片式多路换向阀

图层 2.jpg

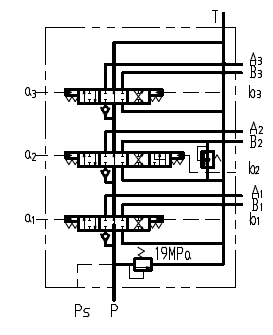

DL25Y-03片式多路换向阀

图层 3.jpg

注:此图为标配产品原理图,辅助联大小腔也可加溢流阀。

外形连接尺寸

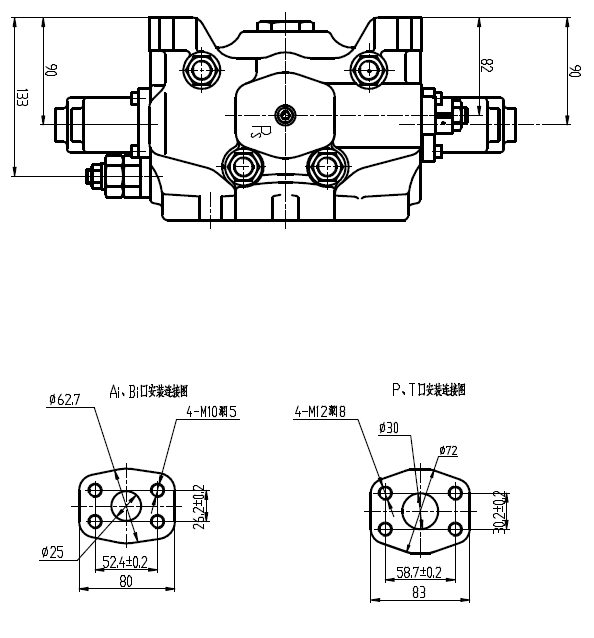

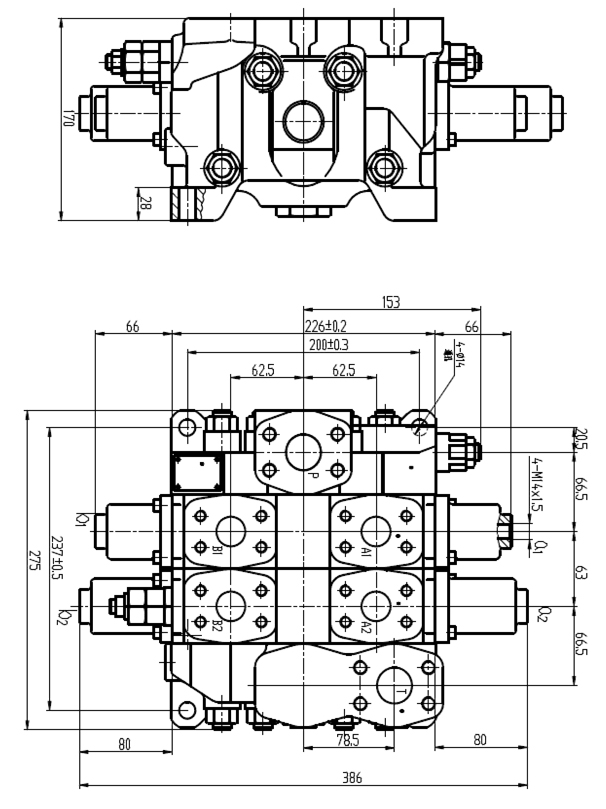

DL25Y-02片式多路换向阀

图层 5.jpg

图层 6.jpg

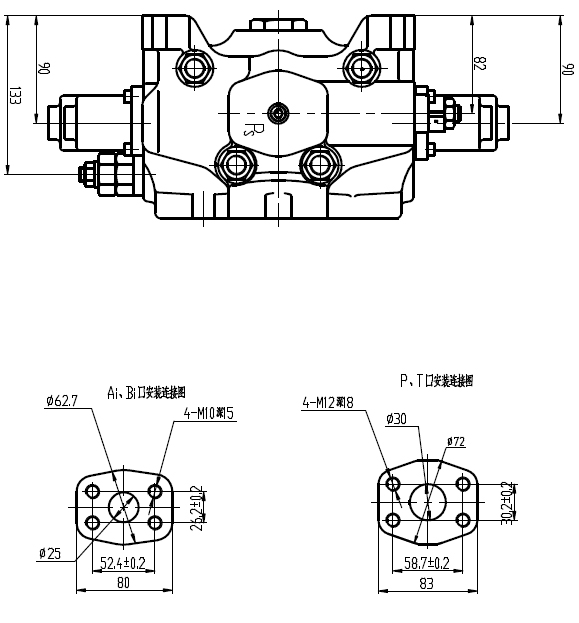

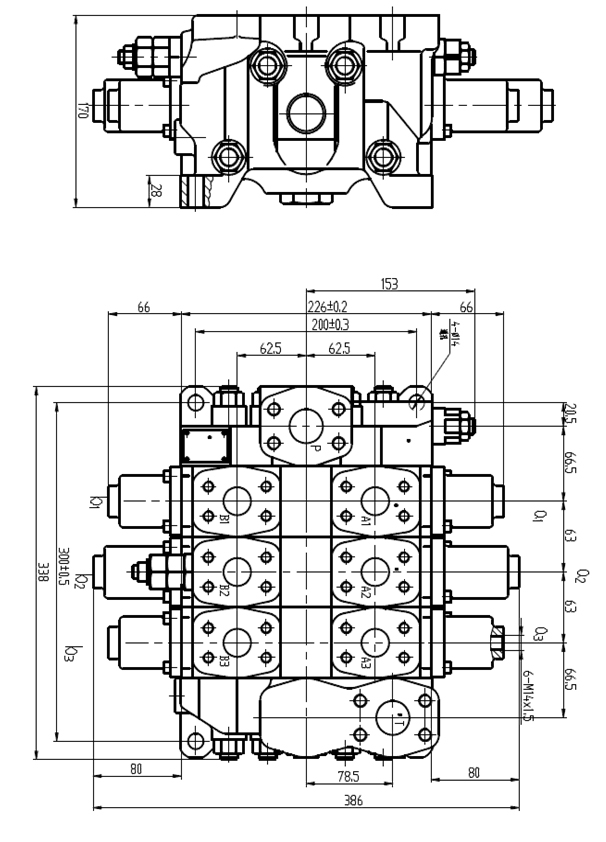

DL25Y-03片式多路换向阀

图层 8.jpg

图层 9.jpg
